Читать статью →Замок Z-lock — это профилированное соединение кромок стеновых сэндвич-панелей. Геометрия замка помогает точно состыковать соседние панели и сформировать аккуратный непрерывный стык. Качество такого соединения зависит не только от самой формы замка, но и от правильной установки, уплотнения и крепления панелей по проекту.

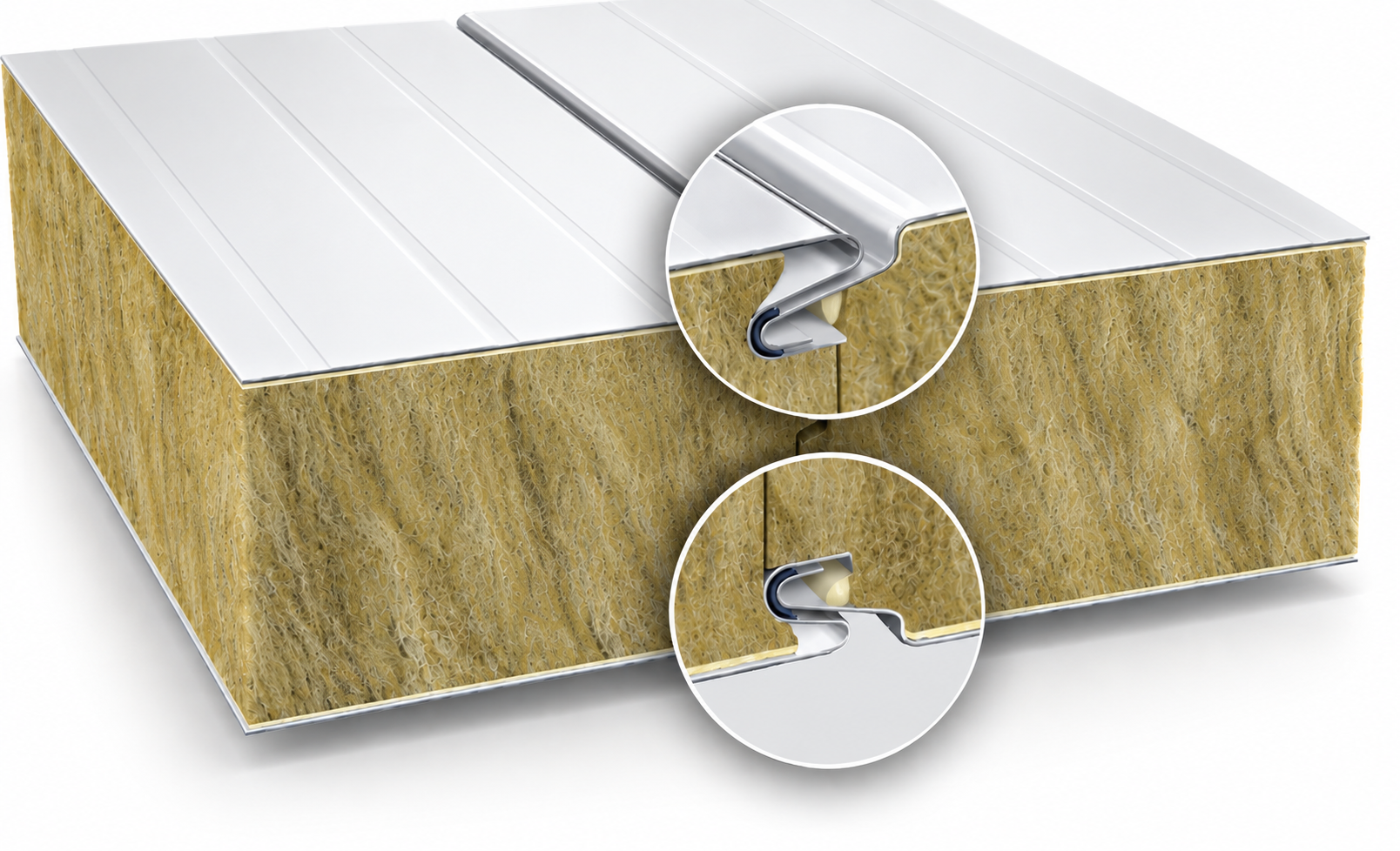

Как устроен замок Z-lock
Кромки соседних панелей имеют ответную геометрию: при монтаже они входят друг в друга и образуют единый стык. Металлические облицовки и утеплитель в зоне соединения сформированы так, чтобы панели можно было последовательно состыковывать без изменения их основной геометрии.
Что даёт соединение Z-lock
01
Точная стыковка панелей
Ответная геометрия кромок задаёт положение соседних панелей относительно друг друга и помогает получить ровный последовательный стык.
02
Аккуратный фасад
После правильного монтажа соединение выглядит компактно и не нарушает общий ритм облицовки здания.
03
Плотное соединение
Форма замка позволяет свести панели вплотную. Требуемая герметизация стыка обеспечивается монтажными материалами и технологией, предусмотренными проектом.
04
Удобство монтажа
Последовательное соединение кромок упрощает сборку стенового ограждения при соблюдении порядка монтажа и проектных зазоров.
05
Стабильная геометрия стыка
При корректной установке замковая часть помогает сохранять заданное взаимное положение панелей по всей линии соединения.
Надёжность стыка зависит от правильного монтажа
Даже точная геометрия замка не заменяет соблюдение проектной технологии: важно правильно выставить панели, использовать предусмотренные уплотнители и герметики, выдерживать зазоры и применять подходящий крепёж.
Z-lock и герметичность соединения
Замок формирует геометрию стыка, а его эксплуатационные свойства обеспечиваются всей системой соединения. В зависимости от проекта в зоне стыка применяются уплотнительные ленты, герметики и другие предусмотренные узлы. Поэтому оценивать герметичность только по форме металлической кромки неправильно.
| Элемент | Роль в соединении | На что обратить внимание |
|---|---|---|
| Геометрия Z-lock | Задаёт взаимное положение соседних панелей | Замок не должен быть деформирован при разгрузке и монтаже |
| Утеплитель в стыке | Поддерживает непрерывность теплоизоляционного слоя | Не допускать повреждений и загрязнения кромок |
| Уплотнение | Дополняет герметизацию узла | Материал и место установки — по проектному решению |
| Крепёж | Фиксирует панель к несущей конструкции | Тип, количество и шаг крепежа определяются проектом |
Что проверить перед соединением панелей
Состояние замков
На кромках не должно быть механических повреждений, мешающих нормальной стыковке.
Положение первой панели
От точности её установки зависит геометрия последующих стыков и всей плоскости стены.
Чистота соединения
Перед монтажом из зоны замка удаляют загрязнения и посторонние частицы.
Проектный узел
Уплотнение, крепёж и последовательность операций выполняют по рабочей документации объекта.
Типичные ошибки при монтаже
К проблемам со стыком могут привести перекос панели, попытка соединить повреждённые кромки, чрезмерное механическое воздействие на замок, загрязнение зоны соединения или отступление от предусмотренной проектом схемы уплотнения. Если панель не входит в замок штатно, сначала следует проверить её положение и состояние кромок, а не пытаться силой изменить геометрию соединения.
